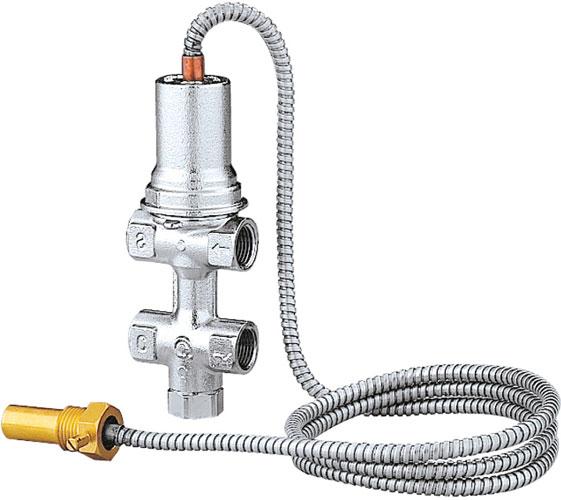

Клапан теплового сброса с подпиткой CALEFFI Biomass 1/2" 6 bar 544400

Технические характеристики:

Клапан теплового сброса с защитным действием, со встроенной подпиткой CALEFFI 544400 твердотопливные системы отопления
Серия изделий Caleffi Biomass была специально разработана для применения в контурах с котлами на древесном твердом топливе, работающими при высокой температуре с теплоносителем водой или растворами с гликолем. Материалы, с помощью которых изготовлены комплектующие, и их рабочие характеристики учитывают особые требования систем в отношении КПД и безопасности котлов и систем.

Клапан теплового сброса с защитным действием, со встроенной подпиткой.

• Для генераторов на твердом топливе.
• Максимальное рабочее давление: 6 бар.
• Максимальная рабочая температура: 110°С.
• Диапазон температуры: 5+110°С.
• Диапазон температуры в помещении: 1÷50°С.
• Температура настройки: 100°С (0/-5°С).
• Расход сброса при Ор в 1 бар и Т=110°С: 1600 л/ч.
• Длина капиллярной трубки: 1300 мм.

Назначение клапана теплового сброса с защитным действием, со встроенной подпиткой CALEFFI 544400

Температурный предохранительный клапан двойного действия CALEFFI, используется для обеспечения безопасности, в системах теплоснабжения. B которых применяется: котел на твердом топливе, термокухня или термокамин на твердом топливе.

Устройство объединяет в едином блоке клапан теплового сброса и заполняющий клапан, которые работают одновременно по сигналу от дистанционного датчика с функцией предохранительной защиты.

Наличие подпитки, в случае срабатывания клапана, обеспечивает циркуляцию воды на этапе завершения топлива, с сохранением целостности генератора.

Принцип работы клапана теплового сброса с защитным действием, со встроенной подпиткой CALEFFI 544400

клапан теплового сброса caleffi  с защитным действием 544400

По достижению температуры настройки‚ открывается проход для подачи холодной воды II, одновременно, слива , пока температура не снизится ниже значения срабатывания и не закроются одновременно слив и заполнение. В случае поломки чувствительного элемента, клапан выполняет те же вышеописанные функции непрерывным образом.

Термометрический знак, расположенный на датчике указывает о возможном превышении максимально допустимой температуры в 110°C.
На корпусе клапана показаны: стрелка, показывающая вход трубопроводов от генератора на подающемклапан теплового сброса caleffi  544400 трубопроводе  и соединение с предохранительным сбросом с буквой "S" .

Стрелка показывающая подачу к генератору и вход воды из сети водоснабжения с буквой "С".

Установка работы клапана теплового сброса caleffi с защитным действием 544400

Клапан может устанавливаться в любом положении, вертикальном, горизонтальном или перевернутом.

Шанец датчика температуры, поставляемый вместе с клапаном, устанавливается на трубопровод подачи на расстоянии, не превышающем 0,5 м от генератора или в самой верхней точке котла, и, в любом случае, перед сливным трубопроводом. Обязательным является использование шанца, которым оснащен клапан.

Для наилучшей проверки давления на входе, рекомендуется предусмотреть заполняющую установку (нормально открытую) на заполняющий трубопровод клапана, настроенную на рабочее давление системы. В случае работы системы с открытым баком, заполнение всей системы производится непосредственно от соединительного с баком трубопровода

С целью избежания всяческих видов сбоя в работе, вызванных наличием шлама, рекомендуется устанавливать косой фильтр с возможность ревизии, на входе заполняющего трубопровода.

Необходимо предусмотреть периодическую проверку состояния чистоты и загрязненности фильтра.

Рекомендуется установка фильтра с низким гидравлическим сопротивлением, снабженного органами контроля состояния чистоты, с целью обеспечения функциональной проверки на этапе работы (например, манометров на входе и выходе фильтрующего элемента).
